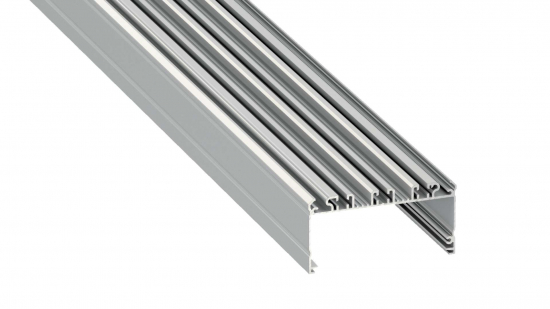

Profil LED szeroki nawierz. LARGO srebrny anodowany 3 m

Profil aluminiowy LARGO LUMINES to profil nawierzchniowy, architektoniczny – do budowy złożonych systemów oświetlenia, z możliwośćią wykorzystania do sześciu taśm LED. Zaprojektowany do stosowania w budynkach komercyjnych i obiektach użyteczności publicznej.

Wersje kolorystyczne:
– profil srebrny anodowany,
– profil biały lakierowany (RAL9016)

Sposób montażu:
– profile montażowe LARGO M1/M2/M3/M4,
– zawiesia (jako oświetlenie wiszące)

Akcesoria do profilu aluminiowego LARGO LUMINES

KLOSZE (przesłonki):
– SUPERWIDE
* transparentny (PMMA),
* mrożony (PMMA),
* mleczny (PMMA),
* frosted (PMMA),
* frosted mleczny (PMMA)
– SUPERWIDE PLEXI
* mleczny (PLEXI)
Montowane na wcisk od góry profilu.

ZAŚLEPKI :
– aluminiowe, z otworem lub bez otworu w 2 wersjach kolorystycznych (biały, srebrny)

PROFILE MONTAŻOWE:
– profil montażowy Largo M1,
– profil montażowy Largo M2,
– profil montażowy Largo M3,
– profil montażowy Largo M4

DODATKOWE AKCESORIA:
– łącznik prosty,
– łącznik kątowy 90°,
– łącznik poprzeczny kątowy,
– łącznik kątowy 120°,
– dławnica,
– zawiesia przewodzące

Profil dostępny jest w standardowych odcinkach: 1000 mm, 2020 mm, 3000 mm.
Istnieje możliwość docięcia profili na dowolny wymiar.

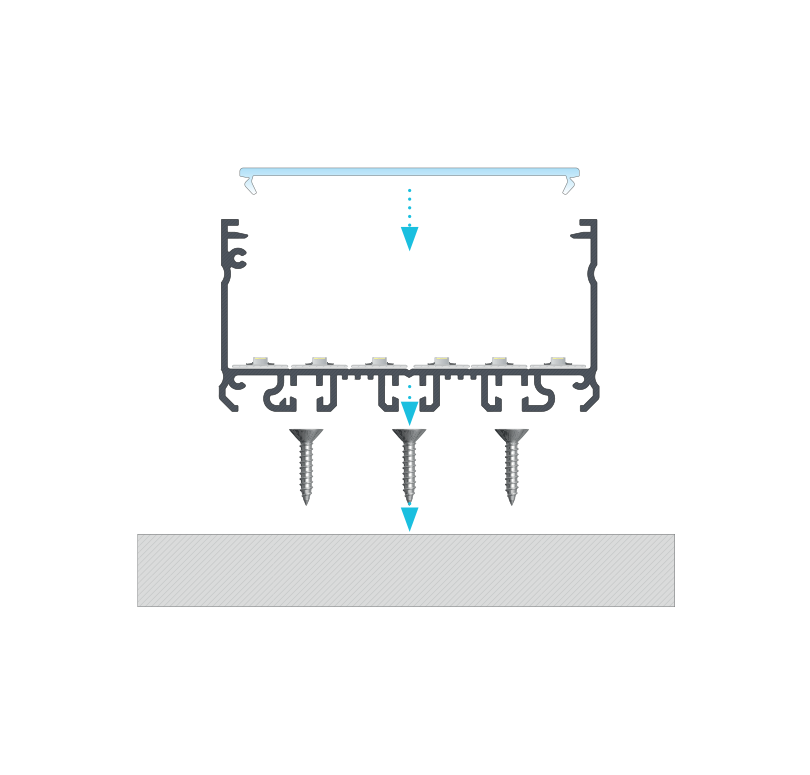

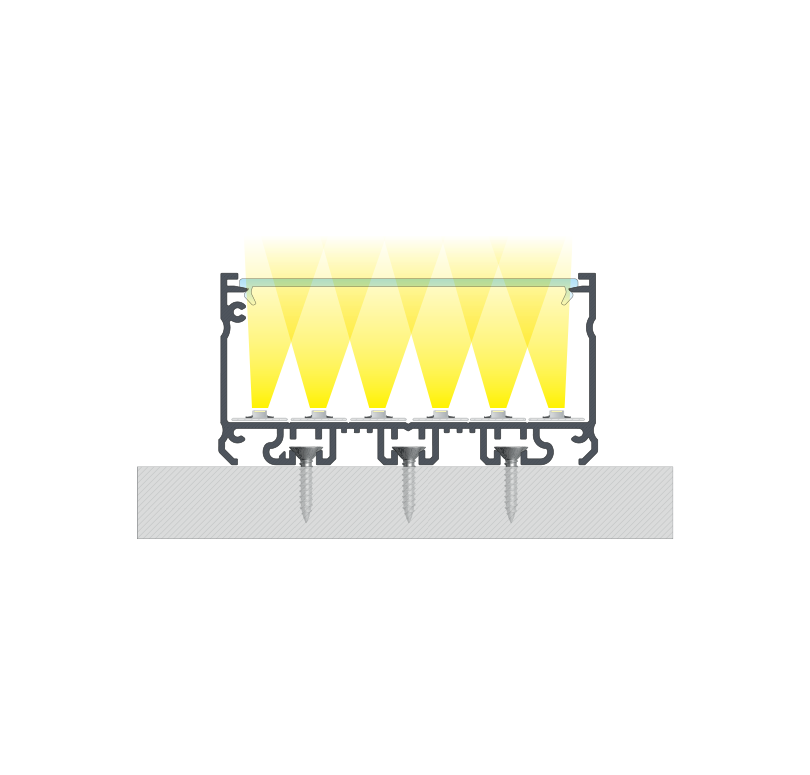

Instrukcja montażu profilu LARGO z kloszem SUPER WIDE przy pomocy wkrętów montażowych.

Efekt końcowy montażu profilu LARGO z kloszem SUPER WIDE przy pomocy wkrętów montażowych.

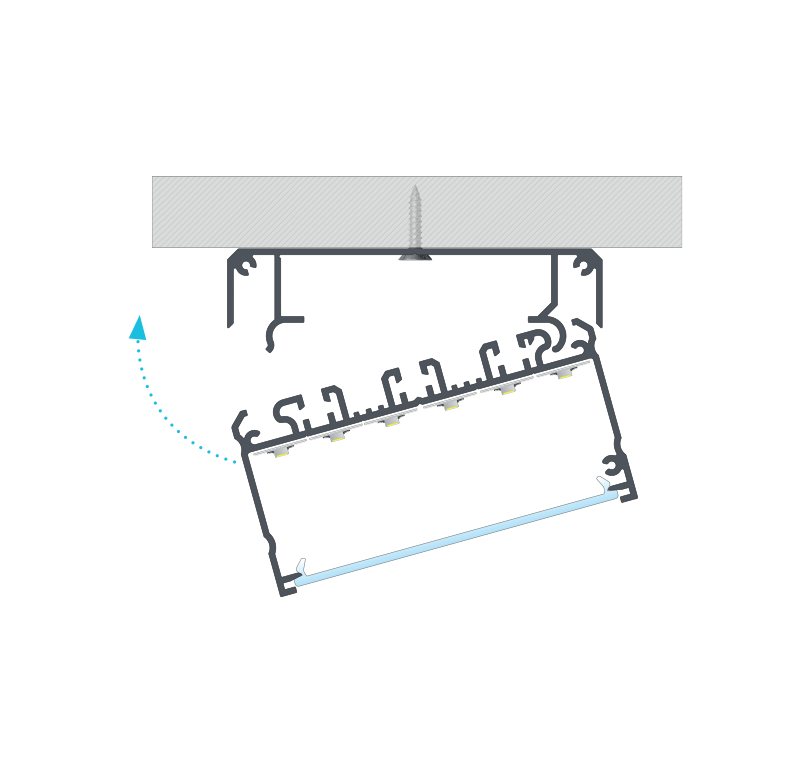

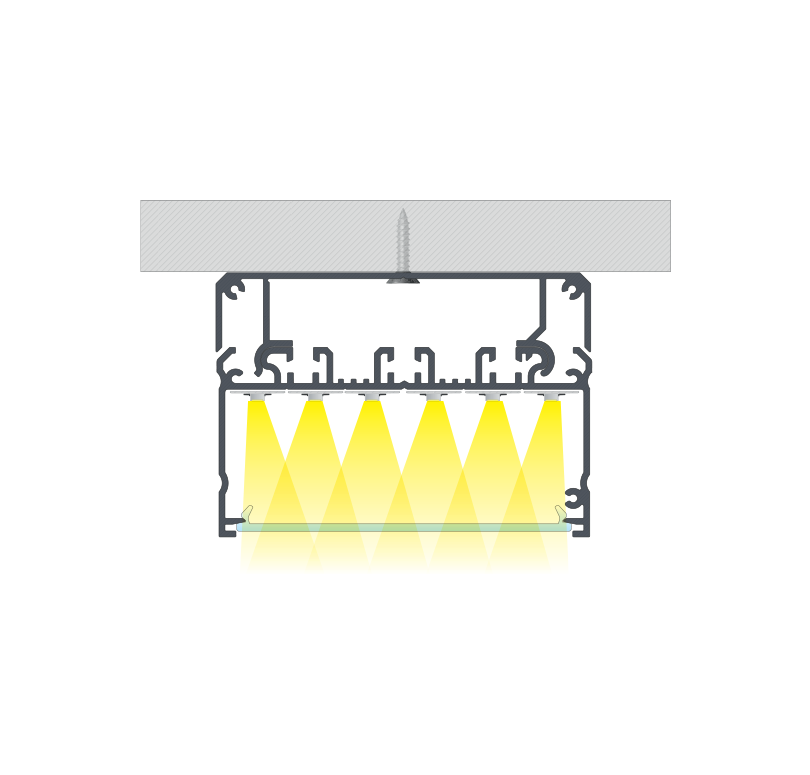

Zasada montażu systemu profilu LARGO z kloszem SUPER WIDE z wykorzystaniem profilu montażowego LARGO M1.

Efekt końcowy montażu systemu profilu LARGO z kloszem SUPER WIDE z wykorzystaniem profilu montażowego LARGO M1.

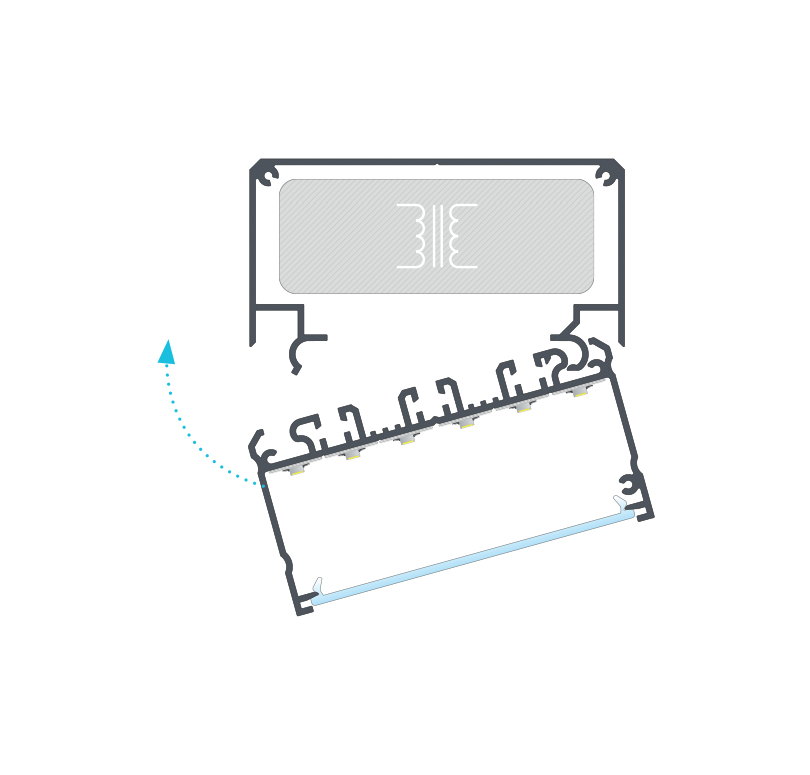

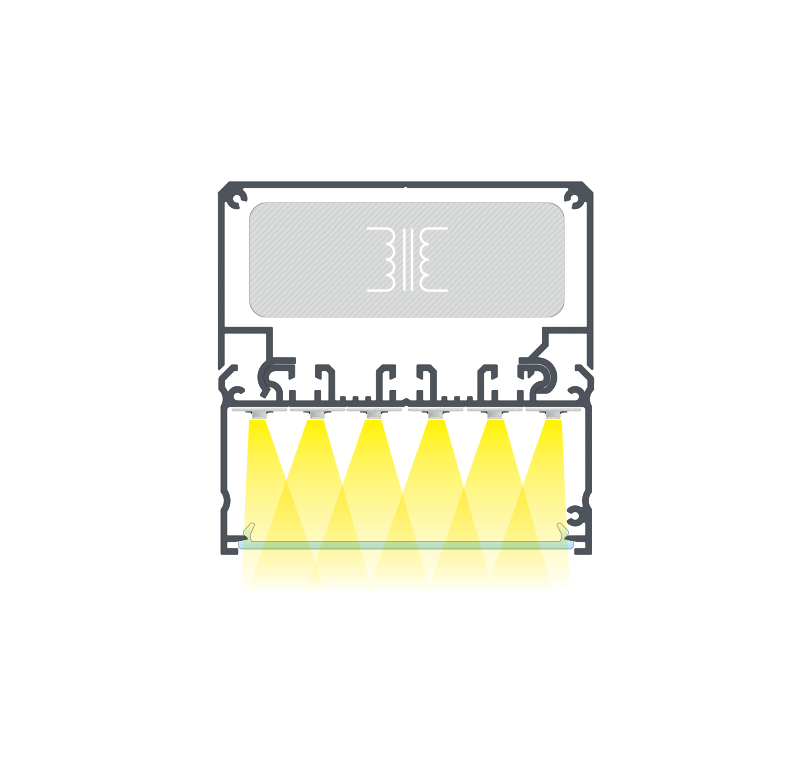

Zasada montażu profilu LARGO z kloszem SUPER WIDE, z wykorzystaniem profilu montażowego LARGO M2, z przeznaczeniem na zasilacz.

Efekt końcowy montażu profilu LARGO z kloszem SUPER WIDE, z wykorzystaniem profilu montażowego LARGO M2, z przeznaczeniem na zasilacz.

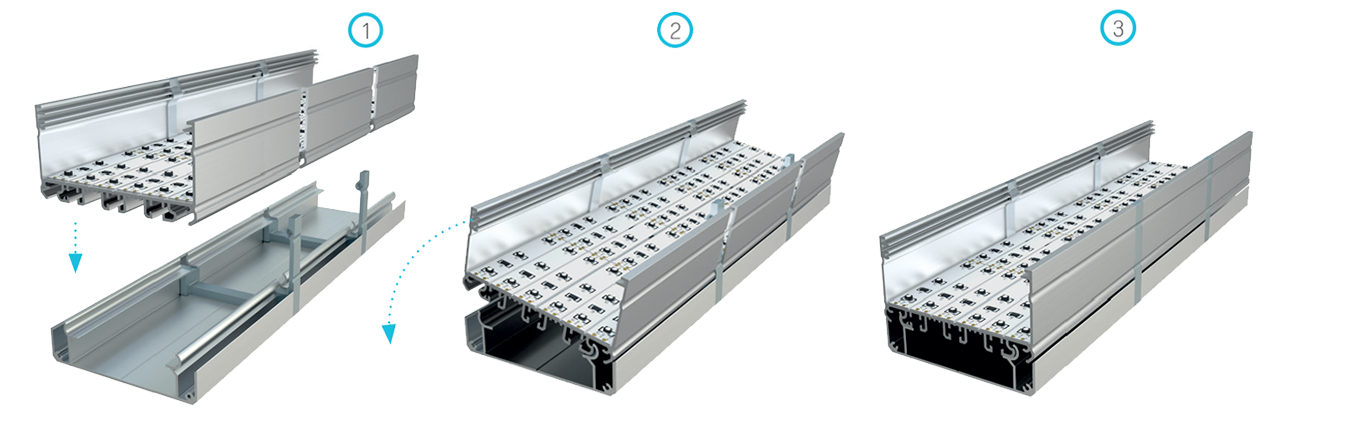

Zasada montażu systemu profilu LARGO z wykorzystaniem łączników profilowych oraz profilu montażowego LARGO M1.

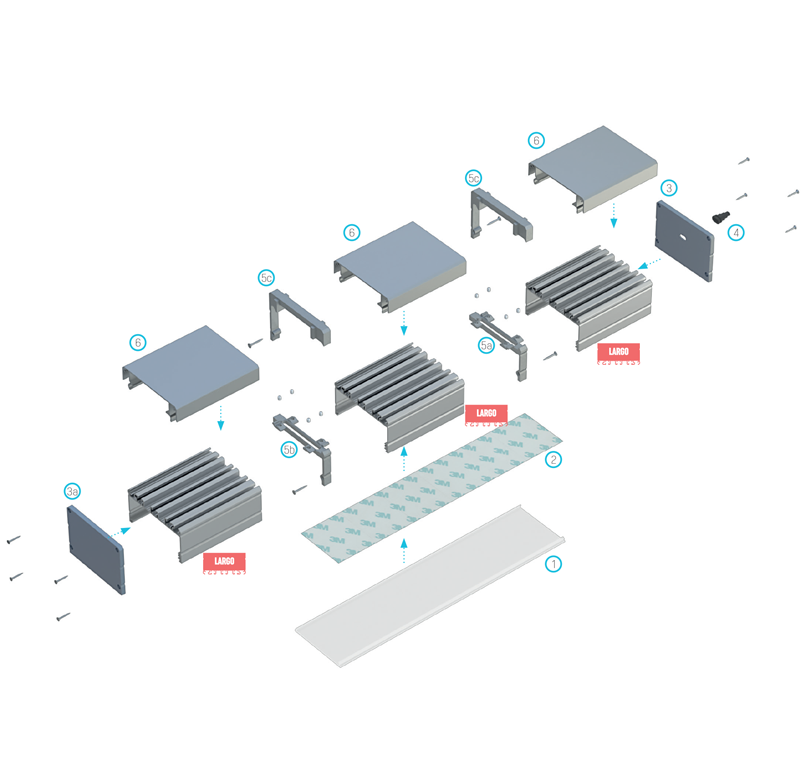

Schemat złożenia elementów systemu oświetleniowego z wykorzystaniem profilu LARGO, (1) klosza SUPER WIDE, (2) taśm LED, (3) zaślepki LARGO + M1 z otworem, (3a), zaślepki LARGO + M1 bez otworu, (4) dławnicy, (5a) łącznika LARGO prawego, (5b) łącznika LARGO lewego, (5c) łącznika LARGO M1, (6) profilu montażowego LARGO M1.

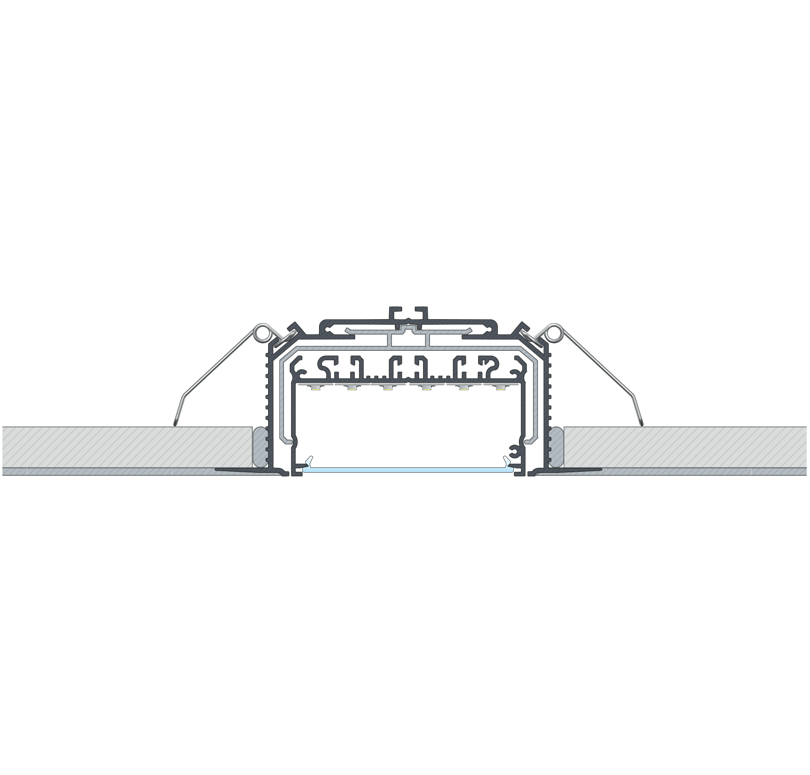

Efekt końcowy montażu systemu profilu LARGO z kloszem SUPER WIDE oraz profilem montażowym LARGO M3 wraz ze sprężynami montażowymi.

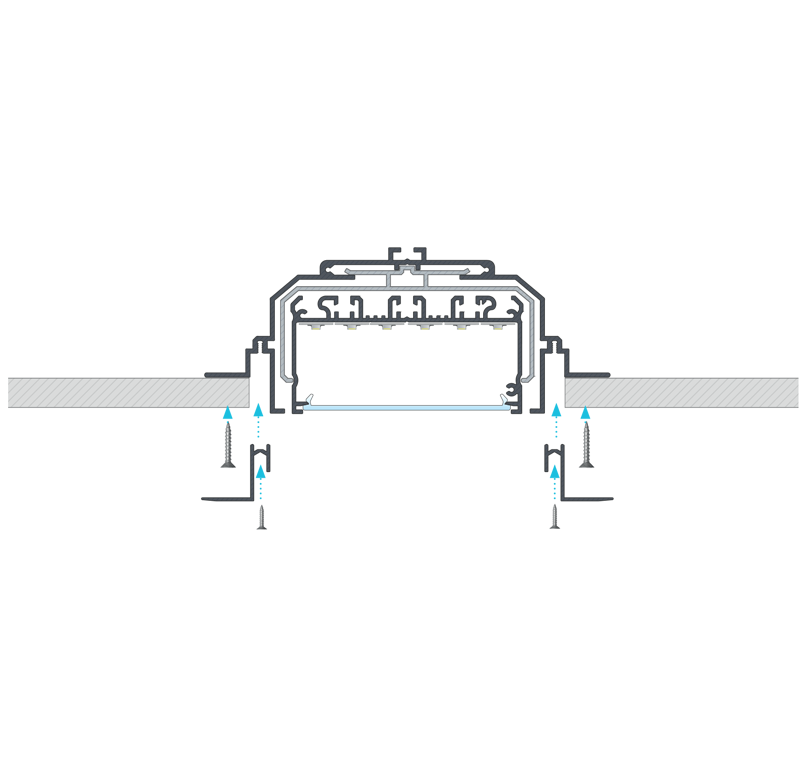

Zasada montażu systemu profilu LARGO z kloszem SUPER WIDE z wykorzystaniem profilu montażowego LARGO M4, łącznika międzyprofilowego LARGO oraz profilu pomocniczego ROSET.

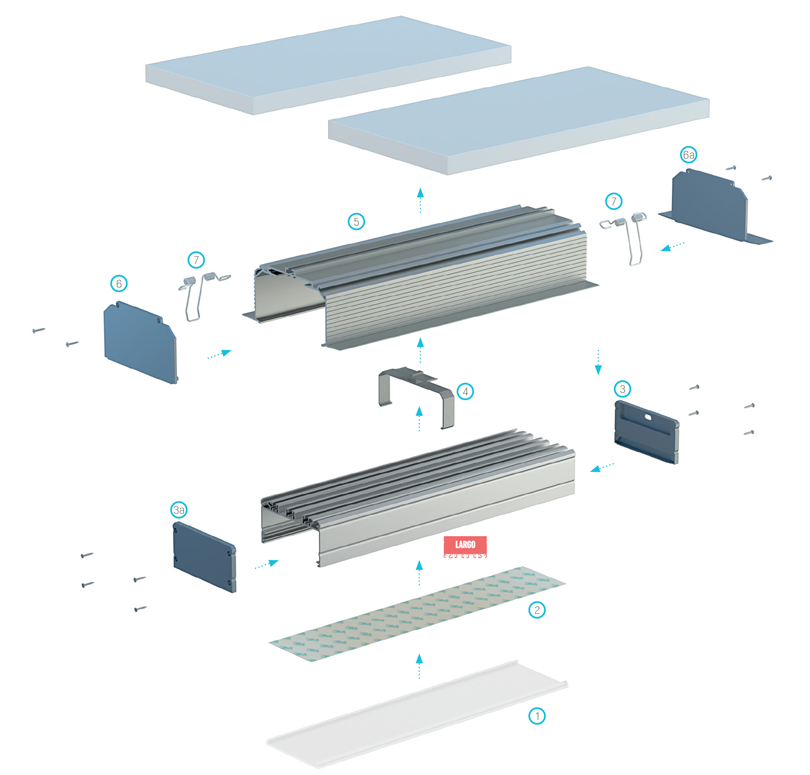

Schemat złożenia elementów systemu oświetleniowego w suficie z wykorzystaniem profilu LARGO (1) klosza SUPER WIDE, (2) taśm LED, (3) zaślepki LARGO z otworem, (3a), zaślepki LARGO bez otworu, (4) łącznika międzyprofilowego LARGO, (5) profilu montażowego LARGO M3, (6) zaślepki LARGO M3 z wykończeniem prostym, (6a) zaślepki LARGO M3 z wykończeniem pełnym, (7) sprężyn montażowych.

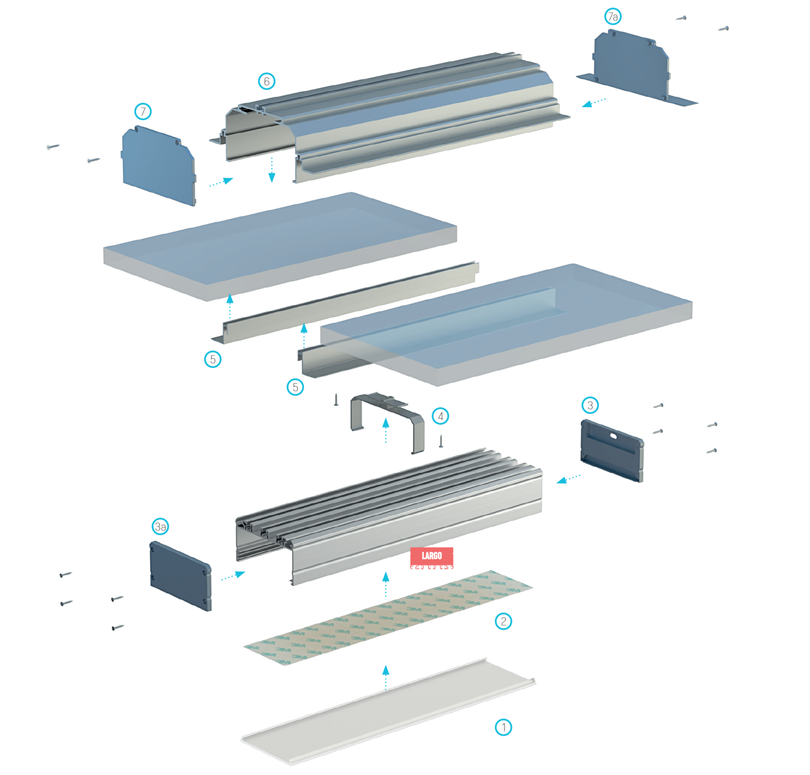

Schemat złożenia elementów systemu oświetleniowego w suficie z wykorzystaniem profilu LARGO, (1) klosza SUPER WIDE, (2) taśm LED, (3) zaślepki LARGO z otworem, (3a), zaślepki LARGO bez otworu, (4) łącznika międzyprofilowego LARGO, (5) profilu pomocniczego ROSET, (6) profilu montażowego LARGO M4, (7) zaślepki LARGO M4 z wykończeniem prostym, (7a) zaślepki LARGO M4 z wykończeniem pełnym.
